典型性能：金屬殼、寬壓輸入、單、雙、三路輸出，輸出低紋波噪聲、高穩壓精度、長期短路保護自恢復、過溫保護、過流保護、過壓保護、使用效率高，高隔離耐壓。
廣泛應用: 工業自動化、通信、醫療、車載設備、新能源、鐵路信號、儀器儀表、電力系統、軍用設備、車船艦載、雷達、航空航天等領域


電參數測試環境：所有參數均在標稱輸入電壓，標稱負載、環境溫度25℃下測得，特殊除外

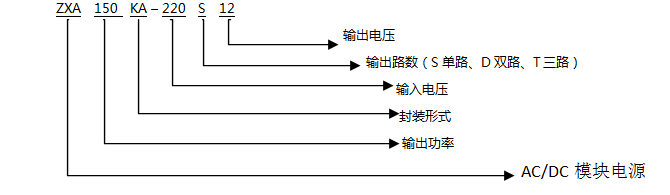

產品命名方式：

產品型號列表：

產品型號

輸入電壓范圍 AC)

輸出電壓(VO)/輸出電流(IO)

紋波噪聲

效率(%)

85-265V(AC) 120-360V(DC)

Vo1

Io1

Vo2

Io2

Vo3

Io3

ZXA150KA-220S05

05V

30A

≤%1

85

ZXA150KA-220S12

12V

12.5A

≤%1

88

ZXA200KA-220S15

15V

13A

≤%1

88

ZXA150KA-220S24

24V

6.25A

≤%1

90

ZXA200KA-220S48

48V

4.16A

≤%1

90

ZXA150KA-220S09

09V

16.6

≤%1

82

ZXA100KA-220S3.3

3.3V

30A

≤%1

81

ZXA150KA-220D12

+12V

6.25A

-12V

6.25A

≤%1

89

ZXA150KA-220D24

+24V

3.1A

-24V

3.1A

≤%1

88

ZXA200KA-220D15

+15V

6.5A

-15V

6.5A

≤%1

87

ZXA200KA-220D48

+48V

2.08A

-48V

2.08A

≤%1

90

注：以上型號未盡，有更多參數可選，詳情咨詢我公司。

輸入特性

最低端（Vac）

標稱輸入電壓(Vac)

最高端（Vac）

輸入電壓

85VAC

220VAC

265VAC

輸入頻率范圍

47Hz-440Hz

輸出特性

輸出電壓精度

Vo1±1%，Vo2±3%，Vo3±3%

紋波噪聲

＜1%Vp-p(20MHz示波器光探頭測試)

負載效應

±0.5%（10%-100%）

過流保護

＞110%

溫度系數

±0.03%/℃

輸出保護

短路保護（長期、自恢復）、過溫保護、過流保護、過壓保護

一般特性

工作環境溫度

-25~+60℃(工業級)  -40~+70℃(軍工級)  -55~+85℃(航天級)

儲存溫度

-45~+105℃(工業級) -55~+105℃(軍工級)  -60~+125℃(航天級)

儲存濕度

5%~95%RH

隔離電阻

>100M?

隔離耐壓

輸入-輸出2500VAC   輸入-外殼2500VAC   輸出-外殼500VAC

工作頻率

300KHz

安裝方式

端子接線

外殼材料

金屬外殼

冷卻方式

自然空冷

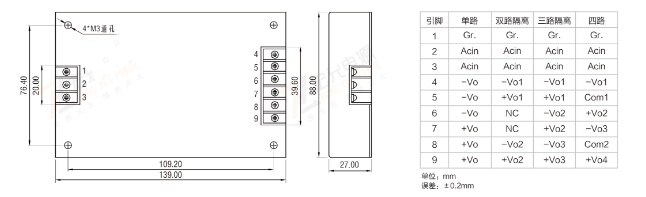

安裝尺寸(單位：mm)及管腳定義：
