電源類型：便裝式模塊電源
規格型號：ZXD250L-24S24

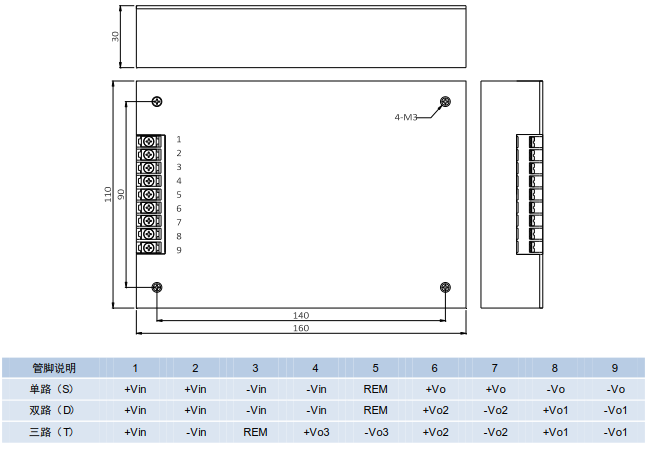

電源尺寸：160mmX110mmx30mm
輸入電壓：DC12V(9-18V)24V(18-36V)48V(36-72V)110V(66-170V)300V(200-400V)
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V/110V/220V
輸出功率：100-300W
| 輸入特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 |
| 輸入電壓范圍 | 標稱12V | 9 | 12 | 18 | Vdc | |
| 標稱24V | 18 | 24 | 36 | |||
| 標稱48V | 36 | 48 | 72 | |||
| 標稱110V | 70 | 110 | 140 | |||
| 遙控特性（正邏輯） | 關斷時輸入電流 | 10 | mA | 注 1 | ||
| 低電平 | 0 | 0.4 | V | |||
| 高電平 | 1.5 | 5.0 | V | |||
| 遙控特性（負邏輯，尾綴/P） | 關斷時輸入電流 | 10 | mA | 注 2 | ||
| 低電平 | 0 | 0.4 | V | |||
| 高電平 | 1.5 | 5.0 | V | |||
| 輸入反射紋波電流 | 滿載，標稱輸入電壓 | 10% | 15% | Ionom | 峰峰值 |
| 輸出特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 輸出電壓精度 | Vo1 | ±0.5% | ±1.0% | Vonom | |||
| Vo2，Vo3 | ±2.0% | ±3.0% | |||||
| 源效應 | 滿載，輸入低端～高端 | ±0.3% | Vonom | ||||
| 負載效應 | 標稱輸入電壓，20%～100%標稱負載 | ±0.5% | Vonom | ||||
| 啟動時間 | 輸入低端～高端 | 10 | ms | ||||
| 輸出紋波與噪聲 | 20MHz BW,滿載，標稱輸入電壓 | Vo≤5V | 50 | mV | 同軸電纜測試法 峰峰值 |
||
| Vo≥24V | 200 | ||||||
| 其它 | 100 | ||||||
| 輸出短路保護 | 恒流型，自恢復 | ||||||
| 溫度系數 | 滿載，標稱輸入電壓 | ±0.02% | ℃ | ||||
| 一般特性 | 條件 | 最小 | 典型 | 最大 | 單位 | 備注 | |
| 隔離電壓 | 輸入、輸出及外殼之間 | 500 | Vdc | ||||
| 隔離電阻 | 輸入、輸出及外殼之間 | 500 | MΩ | ||||
| MTBF | MIL-HDBK-217(25℃) | 600000 | h | ||||
| 工作殼溫 | 自由空氣對流,不降額 | 工業級 | -25 | 85 | ℃ | 滿載 |
|
| 軍品級 | -40 | 95 | ℃ | ||||
| 航天級 | -55 | 105 | ℃ | ||||
| 工作環境溫度 | 自由空氣對流,不降額 | 工業級 | -25 | 55 | ℃ | 滿載 |
|
| 軍品級 | -40 | 70 | ℃ | ||||
| 航天級 | -55 | 85 | ℃ | ||||
| 存儲溫度 | 工業級 | -40 | 105 | ℃ | |||
| 軍品級 | -50 | 125 | ℃ | ||||
| 航天級 | -60 | 125 | ℃ | ||||
| 管腳焊接溫度 | 每個管腳焊接時間小于10S | 300 | ℃ | ||||
| 型號 | 輸入電壓范圍（V） | 標稱輸入電壓（V） | 標稱輸出電壓（V） | 標稱輸出電流（A） | 輸出功率（W） | 效率（%） |
| ZXD100L-□S3.3 | 9～18 18～36 36～72 70～140 |
12 24 48 110 |
3.3 | 30.30 | 100 | 79 |
| ZXD100L-□S05 | 5 | 20.00 | 100 | 80 | ||
| ZXD100L-□S12 | 12 | 8.33 | 100 | 82 | ||
| ZXD100L-□S15 | 15 | 6.67 | 100 | 83 | ||
| ZXD100L-□S24 | 24 | 4.17 | 100 | 83 | ||
| ZXD100L-□S48 | 48 | 2.08 | 100 | 84 | ||
| ZXD150L-□S3.3 | 12 | 12.5 | 150 | 84 | ||
| ZXD150L-□S09 | 5 | 30.00 | 150 | 84 | ||
| ZXD150L-□S12 | 9 | 16.67 | 150 | 83 | ||
| ZXD150L-□S18 | 15 | 10.00 | 150 | 84 | ||
| ZXD150L-□S28 | 24 | 6.25 | 150 | 84 | ||
| ZXD200L-□S05 | 5 | 40.00 | 200 | 85 | ||
| ZXD200L-□S09 | 9 | 22.22 | 200 | 85 | ||
| ZXD200L-□S15 | 15 | 13.33 | 200 | 84 | ||
| ZXD200L-□S24 | 24 | 8.33 | 200 | 85 | ||
| ZXD250L-□S05 | 5 | 50.00 | 250 | 85 | ||
| ZXD250L-□S09 | 9 | 27.78 | 250 | 86 | ||
| ZXD250L-□S15 | 15 | 16.67 | 250 | 86 | ||
| ZXD250L-□S18 | 18 | 13.89 | 250 | 86 | ||
| ZXD250L-□S24 | 24 | 10.42 | 250 | 85 | ||
| ZXD250L-□S48 | 48 | 5.21 | 250 | 85 |
